Elektroiskrový hĺbiaci stroj EID 5 MB


Späť na hlavné menu

Riadiaci systém EID 5 MB

Riadiaci systém stroja EID 5 MB je postavený na báze počítačov typu PC s príslušným programovým vybavením. Obsahuje softvér na ovládanie a monitorovanie stroja, prípravu programov a na ďalšie pomocné režimy činnosti stroja.

Funkcie:


  • Obrábacie módy:
    • obrábanie po priamke v jednej osi (X, Y, Z)
    • obrábanie po priamke v priestore
    • planétovanie
    • obrábanie valcovej dutiny
    • gravírovanie obrazcov a textov
    Vo všetkých módoch je možnosť nastavenia resp. programovania obrábacieho režimu s pravidelným odskokom elektródy pre zlepšenie výplachu pracovného priestoru.
  • možnosť kompletnej prípravy riadiacich programov priamo na zariadení (i počas obrábania) s ich uchovaním na disketách resp. na pevnom disku

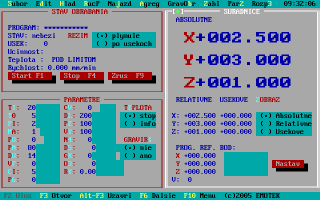

  • zobrazenie všetkých parametrov procesu, absolútnych, programových a úsekových súradníc na monitore počítača
  • možnosť nastaviťvšetky technologické parametre na ľubovoľný úsek programu
  • možnosť automatického nájazdu na :
    • referenčné body vo všetkých osiach
    • zadanú absolútnu a relatívnu súradnicu
    • okraj materiálu

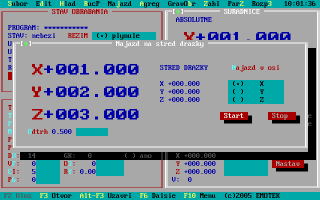

    • stred drážky a stred otvoru
  • grafické zobrazenie postupu zahlbovania

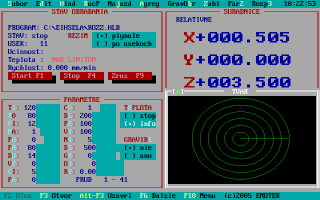

  • grafické zobrazenie obrábania počas planétovania
  • grafické zobrazenie dráhy a postupu gravírovania

Aktualizované: 20. 03. 2009
